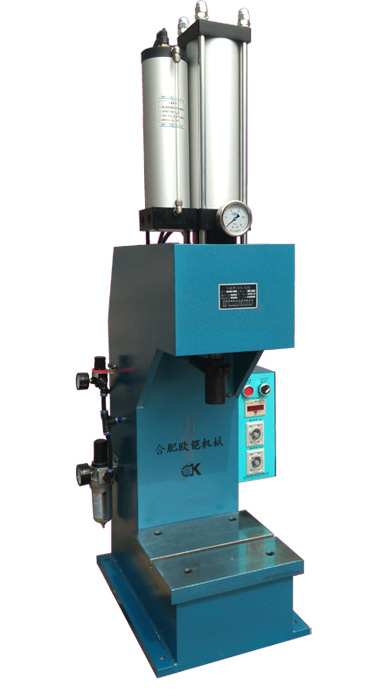

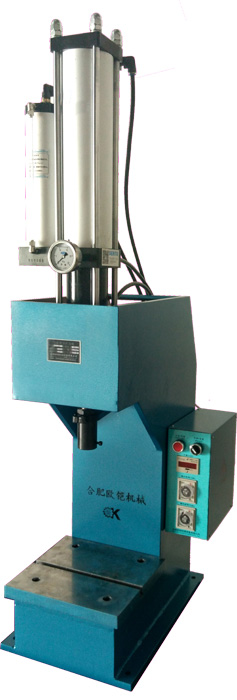

PYP-05气液增压机 C型台式压铆机

气液增压机

压铆机

压铆机

PYP-05 压铆机 气液增压机主要技术参数
项目 单位 参数
最大工作压力 KN 50
总行程 mm 100
增力行程 mm 15
喉口深度 A mm 150
闭合高度 H mm 300
工作台尺寸 W×L mm 280×270
预压时间 s 0-5
增压时间 s 0-5
模具安装孔尺寸 mm φ20×40
操作方式 —— 脚踏开关或双手按钮
工作气压 Mpa 0.2-0.6
额定电压 V AC 220V
额定功率 W 5
毛重 kg 150
注:以上为标准型参数,如有其它需求可根据需要定制

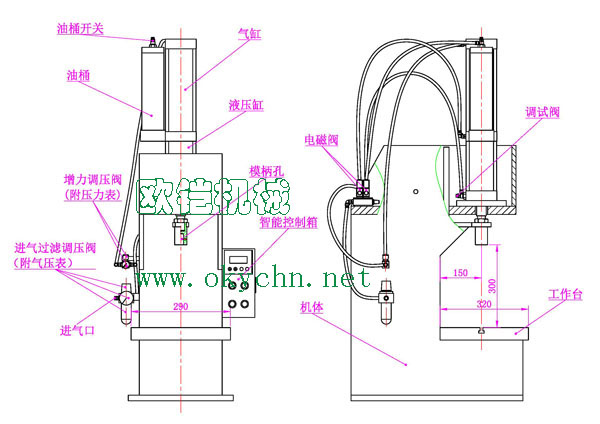

气液增压机工作原理
气液增压机的工作过程如动画所示

P4进气、P1排气为预压出力

当气液增压机压头接触到工件时预压出力结束,转化为P3进气、P2排气的增压出力,对工件进行压铆、压装或成形的操作

增压出力结束后电磁阀动作,气液增压机返回到初始工作状态。


气液增压机的特点:
  1、速度传送较液压快,且较压力稳定。
  2、装置简单,调整容易,保养方便。
  3、出力大,可达到油压的高出力。
  4、动力来源取得方便。
  5、占用空间小,更利于自动流水生产线的组建。
  6、节能环保,仅5瓦功率却能达到普通液压机几吨甚至几十吨的压力。
  7、工作噪音小。
  8、无油压系统升温的困扰。

压铆机原理

PYP系列气液增压机是一种新型的压力设备,PYP气液增压机独特的作动机构使得设备在工作时出力分为两部分,即开始是很小力的预压出力,当设备作用部分(即压头)接触到工件时将变为增压出力,且预压与增压出力的转换是自动的无需用户介入,这种独特的软到为技术,在工作时无冲击无噪音,避免对工件造成伤害。

PYP气液增力压力机采用压缩空气驱动,仅5Bar的气压即可出几吨甚至几十吨的压力,且其本身功耗非常小,仅5W左右, 工作频率可达20~40次每秒 ,节能环保设备,是取代传统液压压床及大功率冲床的理想选择。

PYP气液增压机可实现继电器控制或电脑智能的单片机、PLC控制,可以实现手动、半自动和自动功能,可以满足不同客户的需求。可用于工件成形、压印、压装、铆接、装配等一切需要提供压力的场合。
